Руководство по установке, эксплуатации и техническому обслуживанию

Серия МФ

Двунаправленное уплотнение с плавающим седлом металл-металл

Тройной эксцентриковый клапан-бабочка

Пожалуйста, внимательно прочитайте руководство перед установкой и использованием

1.Общая информация

1.1 прицел

Руководство относится к дисковому затвору MF с тройным эксцентриситетом. Приводы и другие детали в данном руководстве представлены лишь кратко. Если требуется более подробная информация, обратитесь к соответствующему руководству по приводу.

уведомление:

При выборе и использовании клапанов в особых условиях работы необходимо тщательное рассмотрение деталей. В данном руководстве не представлены все возможные обстоятельства использования клапанов из-за различных типов изделий. Если вы не уверены в том, как использовать клапан или насколько эффективно данное руководство, свяжитесь с нами для получения дополнительной информации.

1.2клапанная конструкция

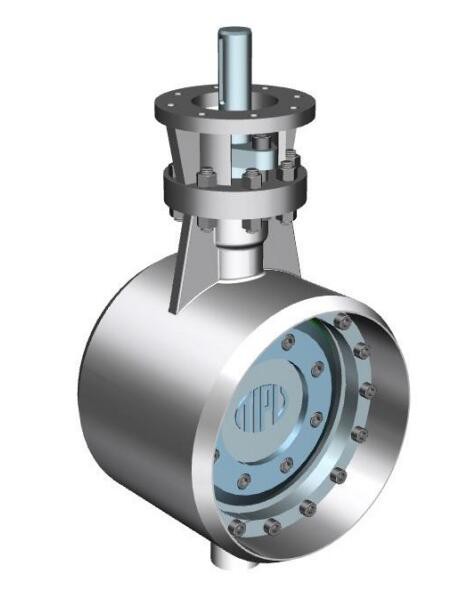

Клапан серии MF представляет собой двух-поворотный дисковый затвор с плавающим седлом металл-металл с тройным эксцентриком. M относится к цельнометаллическому дроссельному клапану, а F — к дроссельному клапану с плавающим седлом.

Клапан из кованой стали A105 можно приваривать непосредственно к трубам без предварительного-подогрева.

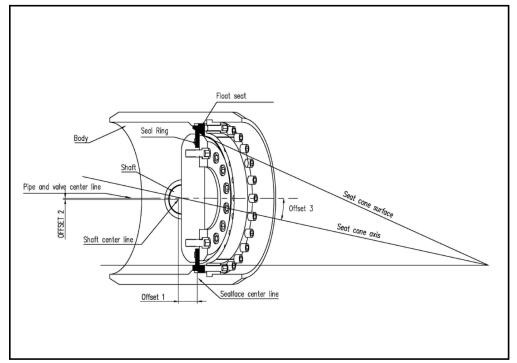

Плавающее седло клапана сложилось из тройного эксцентрикового основания. Когда в закрытом клапане возникает противодавление среды, подвижное плавающее седло будет немного перемещаться к диску, чтобы обеспечить плотную посадку между седлом и уплотнительным кольцом и добиться нулевой утечки противодавления, как при положительном седле.

Диск-бабочка и вал соединены штифтом.

Клапан обычно используется в сетях отопления-и паропроводах, играя роль в основном в открытии, закрытии и регулировании.

1.3 Метка корпуса клапана

Размер клапана Давление клапана

Стрелка направления потока клапана

Большая стрелка означает основное направление уплотнения.

Маленькая стрелка означает второстепенное направление уплотнения-, более известное как обратное направление уплотнения в эксцентриковом дроссельном клапане.

1.4технические характеристики Присоединение: BW номинальное давление: PN25

Диапазон температур: -29 градусов плюс 425 градусов

направление потока: вверх и вниз по потоку Предлагаемое направление установки:

Большая стрелка указывает основное направление уплотнения. Маленькая стрелка указывает вспомогательное направление уплотнения.

1.5 меры безопасности Предупреждение:

Не превышайте ограничение используемых параметров клапана!

Превышение ограничения используемых параметров клапана может привести к повреждению клапана и неконтролируемому сбросу давления, что может привести к аварии.

Предупреждение:

Не снимайте и не перемещайте клапан под давлением в трубопроводе. Снятие и перемещение клапана под давлением может привести к неконтролируемому сбросу давления. Перед снятием клапана удалите соответствующие компоненты в трубопроводе, чтобы сбросить давление и слить среду. Прежде всего убедитесь, какая среда находится в трубопроводе, чтобы предотвратить отравление людей и окружающей среды. Следите за тем, чтобы ничего не попало в трубопровод во время технического обслуживания, иначе это может привести к повреждению клапана или нарушению безопасности.

Предупреждение:

Обратите внимание на режущее движение диска-бабочки!

Держите руки, другие части тела, инструменты и другие предметы подальше от открытия проходов для жидкости. Убедитесь, что в трубопроводе нет посторонних предметов. Диск-бабочка действует как режущее устройство, когда клапан приводится в действие. Диск-бабочка может смещаться при перемещении клапана. Закройте или снимите привод при ремонте клапана, в противном случае это может привести к повреждению клапана или аварии.

Предупреждение:

Обратите внимание на шум!

Клапан может издавать шум в трубопроводе, и уровень шума зависит от условий работы.

Предупреждение:

Обратите внимание на перегрев клапана!

Корпус клапана перегревается при использовании, когда среда представляет собой высокотемпературную воду или высокотемпературный пар. Будьте осторожны, чтобы люди не обожглись.

Предупреждение:

Узнайте его вес при подъеме или упаковке клапана.

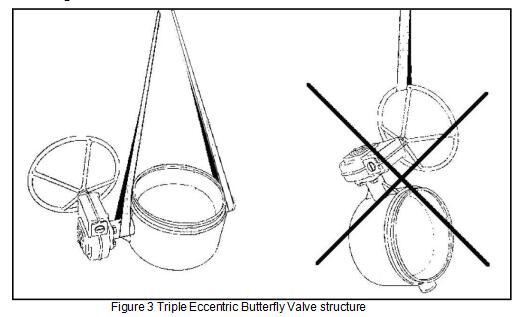

Не поднимайте клапан через привод, позиционер, концевые выключатели или трубопровод. Поднимите клапан за проушину (если есть) или за веревки, плотно связанные с корпусом клапана (как показано на рис. 3). В противном случае падающие части могут привести к повреждению клапана или аварии.

Уведомление:

Не поворачивайте дисковый затвор более чем на 90 градусов, иначе это может привести к повреждению клапана. Угол поворота диска-бабочки рассчитан на диапазон от 0 до 90 градусов.

Уведомление:

Если пользователям необходимо провести испытание давлением с этим типом клапанов, пожалуйста, обратите внимание на уплотнительные детали (уплотнительное кольцо и седло), любые мелкие частицы в воздухе или воде могут привести к непоправимому повреждению. Лучший способ проверить наличие мелких частиц на уплотнительных деталях – не на глаз, а на ощупь.

2.Транспортировка, отгрузка и хранение

Осмотрите клапан и связанные с ним компоненты на предмет возможного повреждения при транспортировке. До установки клапан должен храниться бережно, предпочтительно в сухом помещении.

Перед установкой не устанавливайте клапан в монтажное положение и не снимайте защитный кожух в порту.

клапан должен быть закрыт во время доставки и слегка закрыт при хранении.

3.Установка

3.1Общие правила Предупреждение:

Узнайте его вес при подъеме или упаковке клапана. Следуйте по пути, как показано на рисунке 3.

Снимите защитный кожух в порту и проверьте, не поврежден ли клапан и не чист ли он внутри.

Не перемещайте привод перед установкой, если изготовитель установил его перед доставкой.

Неправильная установка или регулировка привода после его перемещения может привести к повреждению клапана или утечке.

Полностью закройте клапан, прежде чем приваривать его к трубопроводу. Поднимите клапан на трубопровод, как показано на рис. 3. Соблюдайте меры безопасности, описанные в разделе 15.

Если клапан приваривается к вертикальной линии, закройте клапан и покройте его поверхность водяной подушкой толщиной 50 мм, чтобы предотвратить брызги сварки и повреждение седла или поверхности уплотнения, вызванное флюсом.

Клапан может быть установлен с валом в горизонтальном или вертикальном положении. Рекомендуется указывать основное направление уплотнения большой стрелкой, а направление второстепенного уплотнения маленькой стрелкой.

Насыщенная кислородом вода или воздух ускорят коррозию выпускного отверстия, если клапан установлен в системе централизованного отопления. Чтобы предотвратить коррозию, опорожните область за клапаном и наполните ее -горячей водой без кислорода (как показано на рис. 4).)

жидкость может вызвать так называемый динамический крутящий момент, который не позволит клапану закрыться. давление локтя снаружи намного выше, чем внутри.

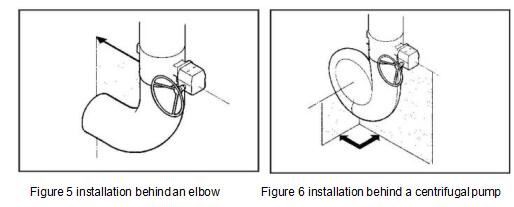

если тройной эксцентриковый дисковый затвор установлен непосредственно за изогнутым переводником, его вал должен указывать прямо на центр трубы (как показано на рис. 5). Это очень важно, особенно когда клапан используется в качестве регулирующего клапана.

Если клапан устанавливается за центробежным насосом, его вал должен быть перпендикулярен шпинделю насоса (как показано на рис. 6).

нагрузка и вибрация диска-бабочки будут более стабильными, если клапан будет установлен в соответствии с описанными выше шагами. Это также устранит возможную вибрацию в середине клапана.

3.3 подготовка перед пробным запуском

тщательно промойте трубу. держите клапан открытым на 30-40 градусов во время процедуры промывки.

закройте клапан, если во время промывки диск-бабочка открывается на угол от 5 до 10. ускорить поток промывочной жидкости, чтобы вымыть остаточные загрязнения.

даже крошечная примесь может вызвать необратимое повреждение поверхности уплотнения, когда клапан закрыт.

3.4пробный запуск

перед включением насоса убедитесь, что клапан в трубопроводе закрыт или открыт под углом не более 20 градусов.

4.Техническое обслуживание

предупреждение:

перед техническим обслуживанием изучите все меры безопасности, перечисленные в разделе 1.5.

тройной эксцентриковый дисковый затвор не требует планового технического обслуживания, но требует плановой проверки сальника для обеспечения его герметичности. базового ремонта будет достаточно, если клапан по какой-то причине необходимо починить.

см. компоненты на сборочном чертеже в разделе 8 конструкции клапана.

4.1 замена набивки (графит)

warning: do not remove the valve from the pipeline under pressure.

1. снимите привод (как показано в разделе 5.2) и шпонки на валу.

2. снимите сальник (16).

3. промойте вал, особенно ту часть, которая контактирует с сальником.

4. Установите новое уплотнительное кольцо. 5.установите сальник.

6. переустановите привод.

5.Снятие и установка привода

5.1Общие правила предупреждения:

узнайте его вес, прежде чем поднимать или упаковывать клапан

notice: this section do not include the instruction for pneumatic or motorized actuators. refer to the instruction for installing gear. see the confirmation of order for the selection, torque and platform of pneumatic or motorized actuators.

5.2 снять привод (редуктор) предупреждение:

не снимайте привод с клапана, находящегося под давлением, из-за возможного динамического момента, создаваемого трубопроводом!

уведомление:

обратите внимание на положение привода перед демонтажем, чтобы обеспечить правильную повторную установку.

привод обычно устанавливается производителем со всеми предустановленными ограниченными гайками.

1.отключите давление среды в трубопроводе, чтобы убедиться, что клапан находится без давления.

2.удаление винта между приводом и соединительной скобой.

3.используйте подходящие инструменты и подъемные-устройства для снятия привода.

4.если есть, снимите вилку и муфту.

5.3установка привода (турбины) на клапан. 1.соберите хомут и клапан(если есть).

2. проверьте и убедитесь, что клапан закрыт перед установкой привода.

3. Промойте все приспособления, которые могут повлиять на установку, подальше от вала и шпонок.

4. Если между приводом и валом требуется втулка вала, ее следует установить в верхней части входного вала.

5. шпоночный паз на валу должен быть вертикальным по отношению к поверхности дискового затвора, когда клапан закрыт.

6. Убедитесь, что отверстие выходного вала привода соответствует входному концу штока клапана с помощью колеса привода.

7. плавно поднимите привод и проверьте, правильно ли он установлен.

8. размер удлиненного штока (при необходимости) следует обсудить с производителем клапана,

6Обслуживание не требует специальных инструментов.

7Заказ запасных частей

При заказе запасных частей необходима следующая информация:

тип клапана, номер заказа и серийный номер (штамп на корпусе клапана)

номер и наименование детали на чертеже и ее необходимое количество.

эту информацию можно получить из соответствующей документации по заказу клапана.

(часть материалов зависит от фактического чертежа подтверждения заказа, в то время как выбор материала для компонентов в этом руководстве просто рекомендуется)
