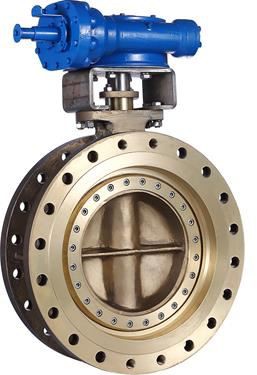

Каталог дисковых затворов с тройным смещением серии 3000

Дроссельная заслонка с тройным смещением обеспечивает клиентов профессиональными решениями для строгих условий работы. Для удовлетворения требований клиентов компания предлагает устойчивые к коррозии, низким или высоким температурам, устойчивые к истиранию клапаны и клапаны из специальных материалов, подходящие для различных сред. Мы тесно сотрудничаем с нефтегазовой, электроэнергетической, горнодобывающей, химической, пищевой и морской промышленностью, чтобы предвосхитить их потребности и превзойти их ожидания.

Дроссельная заслонка с тройным эксцентриситетом обеспечивает высокую производительность в двунаправленном направлении с нулевой утечкой и соответствует новой отраслевой категории с использованием технологии, ранее недоступной для других четвертьоборотных клапанов.

Твердое стремление поддерживать и улучшать качество как производительности продукта, так и обслуживания клиентов является неотъемлемой частью нашей политики управления.

Нулевая утечка означает отсутствие видимой утечки при испытаниях водой под высоким давлением и воздухом под низким давлением в соответствии с существующими международными стандартами.

Пузырьковая нулевая утечка:

Уплотнительное кольцо диска было достигнуто за счет силы крутящего момента, равномерно воздействующей на кромку многослойного уплотнения диска, что обеспечивает нулевую утечку как при гидростатическом, так и при воздушном испытании в соответствии с API 598.

Низкий коэффициент трения:

The valve uses a three-cam structure that means an angular cam is added to acommon metal hard seal bi-cam butterfly valve. This angular cam functions to have any point between the seal ring and the seat ring quickly separated off or contacted during the valve open and close action to leave a low fricion between the seal pairs,the sealing ring and seat relies on the coordination of sealing parts, so it has lower friction and excellent wear resistance when opening and closing,both the disc and the body seat are perfectly round,the disc doesn't touch the body-sealing surface until the valve is completely closed.so,it is low wear.

Возобновляемая печать:

Уплотнительное кольцо можно соответственно обслуживать и заменять после случайного повреждения. Это сменное уплотнительное кольцо обеспечивает надежное герметичное уплотнение и более длительный срок службы.

Лучшее соотношение цены и качества:

дисковые поворотные затворы (TOBV) обеспечивают высочайшее качество и лучшее соотношение цены и качества, доступные в отрасли управления. Уникальная конструкция этих клапанов обеспечивает высокую надежность и чрезвычайно простое обслуживание в полевых условиях. Таким образом, мы сокращаем расходы наших клиентов, обеспечивая при этом наилучшее соотношение цены и качества. Независимые и внутренние испытания подтвердили наш превосходный срок службы с -герметичным отсечением в течение более 100000 циклов.

Три вида дизайна уплотнений:

Дроссельные затворы с тройным эксцентриситетом обеспечивают однонаправленное ламинированное уплотнение, двунаправленное ламинированное уплотнение, однонаправленное мягкое уплотнение.

Смещение 1

Вал расположен за плоскостью уплотнительной поверхности, чтобы обеспечить непрерывную траекторию седла.

Смещение 2

Вал размещается с одной стороны от центральной линии трубы/клапана, чтобы обеспечить смещение уплотнения от седла при открытии на 90 градусов.

Смещение 3

Осевые линии седла и конуса уплотнения наклонены относительно осевой линии трубы/клапана. Это третье смещение полностью устраняет трение.

Материалы конструкции

Тело:	Углеродистая сталь (A216 WCB, A352 LCB, A217 WC6, A217 WC9, A217 C5) / нержавеющая сталь (A351 CF8, A351 CF8M, A351 CF3, A351 CF3M) / дуплексная нержавеющая сталь (A995 4A, A995 5A, A995 6A) / Hastelloy (A494 N-12MV, A494 CW-12MW, A494 CW-2M) / сплав инконеля (A494 CY-40, A494 CW-6MC) / сплав монеля (A494 M35-1)
Диск:	Углеродистая сталь (A216 WCB, A352 LCB, A217 WC6, A217 WC9, A217 C5) / нержавеющая сталь (A351 CF8, A351 CF8M, A351 CF3, A351 CF3M) / дуплексная нержавеющая сталь (A995 4A, A995 5A, A995 6A) / Hastelloy (A494 N-12MV, A494 CW-12MW, A494 CW-2M) / сплав инконеля (A494 CY-40, A494 CW-6MC) / сплав монеля (A494 M35-1)
Корень:	А276 420/А705 17-4ПХ(А564 630)/А276 ХМ-19/А182 Ф53/С20910/Хастеллой-276/Инконел 625/К500
Место для тела:	Корпус седла / Электродная наплавка 13Cr / Электродная наплавка SS304 / Электродная наплавка SS316 / Электродная наплавка STL
Уплотнение диска:	SS316 плюс графит / SS316 плюс PTFE / Inconel 625 плюс PTFE / PTFE / RPTFE / PCTFE

Размерный ряд

• 4"80" (DN100DN2000)

Номинальное давление

• 150Lb600Lb

• PN10, PN16, PN25, PN40, PN64, PN100

Ду (мм)	NPS (дюйм)	Давление
Класс150	Класс300	Класс600
100	4	•	•	•
150	6	•	•	•
200	8	•	•	•
250	10	•	•	•
300	12	•	•	•
350	14	•	•	•
400	16	•	•	•
450	28	•	•	•
500	20	•	•	•
600	24	•	•	•
700	28	•	•	•
800	32	•	•	•
1000	40	•	•
1200	48	•	•
1400	56	•
1600	64	•
1800	72	•
2000	80	•

Диапазон температур

• -140℉ up to 842℉; -60 degree up to 450 degree

Конфигурации кузова

• Lug

• Double Flanged

• Wafer

• Butt weld

Согласие

Конструкция клапана:	API 609
Лицом к лицу:	ИСО 5752-20 / ИСО 5752-13 / ДИН Ф4
Связь:	АСМЭ Б16.5 / АСМЭ Б16.47 / ЭН 1092-1 / ГОСТ 12815 / МСС СП-44 / АСМЭ Б16.25
Тестовое задание:	API 598
Качество изготовления:	ИСО 9001 / ИСО 15848

Испытательное давление

• Shell Test Pressure: Nominal Pressure1.5

• Positive Test Pressure: Nominal Pressure 1.1

• Reverse Test Pressure: Nominal Pressure 1.0

• Positive and Reverse Air test Pressure: 0.6Mpa

• 13Cr electrode surfacing

• SS304 electrode surfacing

• SS316 electrode surfacing

• STL electrode surfacing

Фактически, наши клиенты регулярно заменяют существующие запорные, шаровые и запорные клапаны, добиваясь существенного сокращения занимаемой площади и веса, а также немедленно получая выгоду от более низких затрат на установку.

Клапаны с тройным смещением широко используются во всех случаях, когда требуется хорошая изоляция. Четвертьоборотная конструкция и чрезвычайно низкий крутящий момент также обеспечивают точное регулирование расхода и давления. С нашими клапанами истинные возможности изоляции и управления могут быть объединены в одном изделии вместо обычной потребности в двух отдельных клапанах.

График производительности

• Oil Gas Processing

• Industry of fine chemicals

• Chemical Petrochemical Plants

• Power Generation

• Offshore Platforms

• District Heating

• Pulp Paper

• Steel Mills

• Sugar Mills

• Desalination Plants

• Water Treatment

• Circulating cooling water

• Desalination of sea water

КЛАПАН ВЫСОЧАЙШЕГО КАЧЕСТВА, КОТОРЫЙ СНИЖАЕТ ВАШУ СТОИМОСТЬ ВЛАДЕНИЯ

ВЫ ОБЫЧНО НЕ СВЯЗЫВАЕТЕ ПРОДУКТ ПРЕМИУМ С ЭКОНОМИЕЙ ЗАТРАТ. ОДНАКО, ДВУХ-ДИСКОВЫЕ ЗАТВОРЫ С ПЛАВАЮЩИМ СЕДЛОМ С ПЛАВАЮЩИМ СЕДЛОМ С ТРОЙНЫМ СМЕЩЕНИЕМ.

Так что же происходит, когда вы устанавливаете и начинаете эксплуатировать клапан? Двунаправленный клапан с плавающим седлом и тройным эксцентриковым уплотнением практически не требует технического обслуживания и не требует планового обслуживания в большинстве областей применения, что обеспечивает дополнительную экономию средств на протяжении всего жизненного цикла.

БЕЗОПАСНО ЗАМЕНИТЕ ВАШИ СУЩЕСТВУЮЩИЕ КЛАПАНЫ ПОВОРОТНЫМ ЗАТВОРОМ С ТРОЙНЫМ СМЕЩЕНИЕМ С ПЛАВАЮЩИМ СЕДЛОМ-.

Replacing an existing valve can be a necessity but also a strategic choice. floating seat bi-directional seal triple offset valve's bi-directional zero leakage and inherently fire safe design allows our customers to easily replace gate, ball and globe valves and, with our long face-to-face valves (designed in accordance to ASME B16.10), this operation can be carried out without the need of any piping modification.

Использование клапанов также может способствовать снижению системных отказов, тем самым повышая общий уровень полноты безопасности (SIL); на самом деле, используя клапаны с тройным эксцентриситетом -с плавающим седлом и двунаправленным уплотнением с соответствующим выбором привода, можно сконфигурировать продукт для обеспечения требуемой защитной функции.
