По разнице в конструкции дроссельной заслонки различают четыре типа дроссельной заслонки, а именно: концентрическую дроссельную заслонку, дроссельную заслонку с одним эксцентриком, дроссельную заслонку с двойным эксцентриком и дроссельную заслонку с тройным эксцентриком. В чем суть этой эксцентричности? Как решить, когда использовать концентрический дроссельный клапан, когда использовать дроссельный клапан с одним эксцентриком, когда использовать дроссельный клапан с двойным эксцентриком и дроссельный клапан с тройным эксцентриком? Многим пользователям это не особо понятно. Давайте поделимся вместе.
Концентрические дисковые затворы, одноэксцентриковые дроссельные затворы, дисковые затворы с двойным эксцентриком и дроссельные затворы с тройным эксцентриком фактически отражают процесс открытия и закрытия с все меньшим и меньшим усилием и все меньшим и меньшим износом уплотнительной поверхности. Установив положение вращающегося вала пластины дроссельной заслонки, можно изменить состояния уплотнения и открытия дроссельной заслонки. В тех же условиях крутящий момент клапана больше, чем момента каждого открытия. Когда клапан открыт, угол поворота, необходимый для отделения тарелки клапана от уплотнения, меньше, чем другой.
Конструктивной особенностью концентрической дроссельной заслонки является то, что центр вала стержня клапана, центр дроссельной заслонки и центр корпуса клапана находятся в одном и том же положении. Вообще говоря, если концентрические дроссельные заслонки в принципе можно использовать, то концентрические дроссельные заслонки следует использовать как можно чаще. Поскольку концентрический дроссельный клапан не требует высоких характеристик уплотнения с точки зрения конструкции или работы, он представляет собой обычный продукт. Чтобы избежать выдавливания, соскабливания и обеспечить герметичность, седло клапана концентрической дроссельной заслонки в основном изготовлено из резины или политетрафторэтилена и других эластичных материалов, что представляет собой дроссельную заслонку с мягким уплотнением. Это делает использование концентрических дисковых затворов подверженным температурным ограничениям. Чтобы решить проблему экструзии дроссельной заслонки и седла клапана концентрической дроссельной заслонки, также был произведен один эксцентриковый дроссельный клапан. Его конструктивная особенность состоит в том, что центр стержня клапана отклоняется от центра дроссельной заслонки.
Двойной эксцентриковый дроссельный клапан является наиболее широко используемым. Его конструктивная особенность состоит в том, что центр стержня клапана отклоняется от центра дроссельной заслонки и центра корпуса клапана. Он отклоняется от двух центральных положений, поэтому его называют дроссельной заслонкой с двойным эксцентриком. Многие дисковые затворы с двойным эксцентриком имеют линейное уплотнение. Когда уплотнительная поверхность закрыта, между тарелкой диска и седлом клапана возникает трение, и эффект уплотнения очень хороший. Он имеет характеристики небольшой площади и сильного давления. После открытия клапана дроссельная заслонка может немедленно оторваться от седла клапана, что значительно исключает ненужное чрезмерное выдавливание и царапание между дроссельной заслонкой и седлом клапана, уменьшает расстояние сопротивления открытию, снижает износ и увеличивает срок службы клапана. седло клапана.

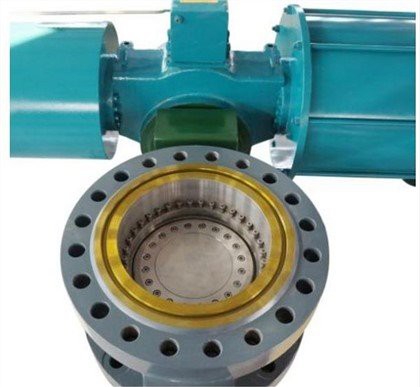

Дроссельный затвор с тройным эксцентриком имеет третий эксцентриситет на основе дроссельного затвора с двойным эксцентриком. Форма уплотнительной пары – не положительный конус, а косой конус. Большинство из них - это сила на небольшом расстоянии и лицевое уплотнение. Вал штока дроссельной заслонки с тройным эксцентриком представляет собой трехсекционную конструкцию вала. Две секции вала трехсекционного стержня клапана концентричны, а осевая линия вала центральной секции отклоняется от оси двух концов на межосевое расстояние, а дроссельная заслонка установлена посередине. на валу.
Такая эксцентриковая конструкция придает дроссельной заслонке форму двойного эксцентрика, когда она полностью открыта, и форму одинарного эксцентрика, когда заслонка поворачивается в закрытое положение. Из-за воздействия эксцентрикового вала, когда он близок к закрытию, дроссельная заслонка перемещается на расстояние в поверхность уплотнительного конуса седла клапана, а дроссельная заслонка совпадает с уплотнительной поверхностью седла клапана для достижения надежного уплотнения. Это компенсирует противоречие, заключающееся в том, что твердое уплотнение имеет плохую герметизацию, а мягкое уплотнение имеет хороший герметизирующий эффект, но не устойчиво к высоким температурам.
Когда использовать концентрический дроссельный клапан, когда выбрать дроссельный клапан с двойным эксцентриком или дроссельный клапан с тройным эксцентриком, в основном зависит от условий работы и бюджета.
