Каталог дисковых затворов с тройным смещением серии 4210

Новая конструкция поворотного затвора Lotoke для систем централизованного теплоснабжения с тройным смещением рекомендуется для систем централизованного теплоснабжения в России, требующих надежной нулевой-протечки, PN25, сварки встык, двунаправленного уплотнения при температуре воды или пара 270 градусов в критических процессах, изоляция и экстремальные температуры в системах ко-генерации (комбинированной тепловой энергии), доступны из углеродистой и нержавеющей стали, клапаны рассчитаны на долговечность, чтобы обеспечить низкие эксплуатационные расходы.

Новые дисковые затворы Lotoke с номинальным проходным сечением 1600 мм могут быть оснащены цельно-металлическим уплотнением для обеспечения лучшей герметизации по сравнению с дисковыми затворами с ламинированным уплотнением (нержавеющая сталь, графит).

Уникальное поплавковое сиденье:

В отличие от многослойных морских клапанов с позиционным-седельным седлом, уникальный двунаправленный клапан Lotoke с тройным выходом и двунаправленным уплотнением с поплавковым седлом -самонастраивается-для равномерного распределения сжатия уплотнения. Плавающее седло и широкая опорная поверхность уплотнительного кольца обеспечивают ЛУЧШЕЕ УПЛОТНЕНИЕ, устраняя заедание и повышая производительность.

Съемное уплотнение:

Новый дроссельный клапан Lotoke для централизованного теплоснабжения с тройным эксцентриситетом и уплотнительным кольцом можно легко снять при случайном повреждении, уплотнительные детали можно заменить в короткие сроки, что СОКРАЩАЕТ ВРЕМЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ОБОРУДОВАНИЯ.

Уплотнение металла-к-металлу:

Прецизионно обработанное металлическое седло и уплотнительное кольцо обеспечивают надежное и -двустороннее отключение при высоких-температурах, высоком давлении и тяжелых условиях эксплуатации, среди прочего. Коническая-прямоугольная конструкция седла способствует почти-МЕНЬШЕМУ-ТРЕНИЮ ВНУТРИ-ГЕРМЕТИЗАЦИИ ЛИНИИ.

Инновационная конструкция уплотнения вала:

Обеспечивает превосходное УПРАВЛЕНИЕ БЕЗОПАСНЫМ СОЕДИНЕНИЕМ (ISO 15848) при повторяющихся термоциклах и СОКРАЩАЕТ ПОТЕНЦИАЛЬНОЕ ВРЕМЯ ПРОСТОЯ.

Деталь уплотнительного кольца

■ Disc sealing ring is forged metal ring. When fully opening, the scour of medium at high speed will not damage the valve, which prolongs the working life.

Деталь пружины сальника

■ Dynamic seal structure makes long-ter m seal of packing to extend the maintenan ce-free period.

Детали упаковки

■ Fish scale combination packing system,Which ensures Valve Maximum leaka ge rate Less than or equal to 20ppm.

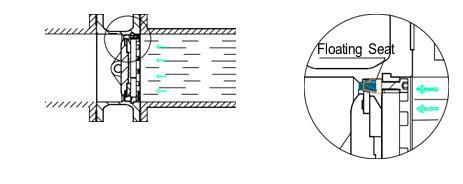

Что такое плавающее сиденье?

Positive Seal: уплотнительное кольцо входит в седло.	Reverse seal: seat engage to the sealing ring after microscopic displacement

Материалы конструкции

• Body: A105

• Disc: WCB/CF8M

• Stem: SS420/17-4PH

• Seat: F6a Hard coating

• Seal ring: F316 Hard coating

Размерный ряд

Диапазон температур

• -84℉ up to 797℉

-29 градусов до 425 градусов

Конфигурации кузова

• Buttweld

Согласие

• Valve design standard: API609

• End to end dimension standard: API609/EN558-1

• BW connection standard: ASME B 16.25

• Test standard: API598

Испытательное давление

• Shell Test Pressure: 3.75MPa

• Positive Test Pressure: 2.75Mpa

• Reverse Test Pressure: 2.5Mpa

• Positive and Reverse Air test Pressure: 0.6Mpa

Приложения

• A District HeatingTriple Offset Butterfly Valve sho uld be used when the application requires reliable zero-leakage, abrasion resistance, bidirectional se aling, long-life.
