Характеристики и преимущества

Поворотный затвор TIPBV с двойным эксцентриситетом представляет собой прочный и надежный клапан с упругим седлом и двойным эксцентриситетом, разработанный для обеспечения высокой производительности на водоочистных сооружениях, трубопроводах, насосных станциях и в промышленных условиях. Этот клапан с высокими техническими характеристиками рассчитан на долгий срок службы благодаря наплавленному седлу корпуса, инновационному сухому валу и эпоксидному покрытию, нанесенному методом наплавления.

Полностью соответствует стандарту AWWA C504:

Все дисковые затворы TIPBV с двойным эксцентриситетом соответствуют стандарту AWWA C504 и рассчитаны на длительный срок службы при минимальном внимании или техническом обслуживании. Валы из нержавеющей стали устойчивы к коррозии. Уплотнения типа Chevro n V- используются для продления срока службы клапана без регулировки.

Низкий крутящий момент:

The thrust bearing assembly and leveler screw (pro vided on valves of 24" and larger) assures balance and centers the disc for minimum disc seat wear wit hout galling, providing constant low torque requirem ents.

Сменное резиновое сиденье в полевых условиях:

Седло со специальным составом Buna N плотно прилегает к кромке сферического диска из нержавеющей стали на все 360 градусов. Уникальная конструкция седла с канавками- в сочетании с широкой сферической посадочной кромкой диска обеспечивает больший допуск на закрытие диска (до 1 градуса смещения от центра в закрытом положении без утечек). Седло механически удерживается в корпусе без металлического крепежа с помощью литого эпоксидного компаунда, который обеспечивает соответствие седла точному радиусу диска с равномерным контактным давлением. Он полностью регулируется и заменяется в полевых условиях.

Простота обслуживания:

Конструкция с двойным смещением требует минимального обслуживания. Крышка подшипника позволяет пользователю снимать червячный редуктор без обезвоживания трубопровода. В случае замены или ремонта уплотнения это может быть выполнено в полевых условиях с помощью обычных инструментов, без необходимости введения эпоксидной смолы или привлечения специального техника.

Структура и преимущества

Стандарт дизайна

Конструкция клапана:

EN593/AWWA C504

Лицом к лицу:

EN558-1 / АНСИ Б16.10

Концевое фланцевое соединение:

ЭН1092/АНСИ Б16.47/АНСИ Б16.5

Верхнее фланцевое соединение:

ИСО 5211

Тип		Эксцентриковый дисковый затвор с мягким уплотнением			Поворотный затвор AWWAC504
Номинальный диаметр (DN/дюйм)		600-3000	100-2600	100-1200	3"-72"
Номинальное давление (PN/PSI)		0.6	1 0	1.6	150 фунтов на квадратный дюйм
Испытательное давление	Герметизация	0.66	11	1.76	165 фунтов на квадратный дюйм
	Оболочка	0.9	1 5	2.4	225 фунтов на квадратный дюйм
Рабочая температура (градусы)		-10-80			-10-80
Подходящие СМИ		Пресная вода, сточные воды, морская вода и т. Д.

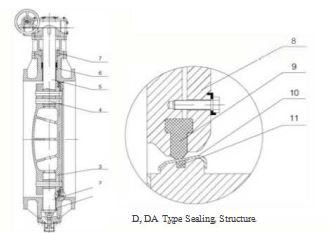

Уплотнительная структура и особенности

Техническая спецификация

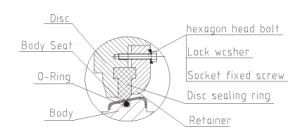

•"n" type stainless steel ring inlaid in valve body, can rust proof permanently, and also prevent the vibration caused by unstable water flow speed and the valve failure caused by fastener loosen and fallen down, improve adaptability of bad condition

•"n" type stainless steel ring underside adopt ring belt, O type sealing saved material and simple process, greatly reduce product cost

•"T" type disc rubber as main seal ring ,reaches bi-direction seal, prevent from force falling in on-off operation

•Available with lock washer and set screw, ensure disc pressure ring in right position

Материалы основных частей

Нет,	Имя	Материал
	втулка	ZCuZn38Mn2Pb2, подложка F4 Сталь
2	Нижний ша	304 416 420 431
3	Диск	КТ450-10 А536 65-45-12
4	Конический штифт	304 416 420 431
5	Top sha代	304 416 420 431
6	Тело	HT200 A126ClassB QT450-10 A536 65-45-12
7	Упаковка	NBR ЭПДМ
8	Стойка	QT450-10 A536 65-45-12 Q235-A Gr33
9	Уплотнительное кольцо диска	NBR ЭПДМ
10	Стальное кольцо корпуса	316
11	Уплотнительное кольцо	NBR ЭПДМ

Тело

Изготовлен из высокопрочных материалов, мало деформируется, адаптируется к плохим условиям работы.

B: уплотнительное кольцо корпуса

Уплотнительное кольцо из нержавеющей стали, встроенное в корпус, высокая точность,-износостойкость, длительный срок службы.

C: уплотнительное кольцо диска:

Уплотнительное резиновое кольцо Т-образного типа, интегрированная литая форма, высокая точность, двухстороннее уплотнение.

Уплотнительная конструкция типа D, DA

E: конический штифт

Высокая точность, эффективное соединение вала с диском

F: Штифт-Уплотнительное кольцо

Надежно закрепите конический штифт, предотвратите падение,

G: сальник

Достигните фиксированного положения верхнего вала и зафиксируйте уплотнительное кольцо.

H: уплотнительное-кольцо

Мультиплекс.-Кольца могут предотвратить утечку на конце штока.

я: втулка

Изготовлен из смазки и материала с малым коэффициентом трения, поддерживает вал и снижает крутящий момент.

Дж: Вал

Вал из высокопрочной нержавеющей стали может эффективно передавать крутящий момент.

K: Стиральная машина

Предотвратите износ шплинтового кольца и буртика вала, уменьшите крутящий момент и убедитесь, что вал находится в правильном положении.

L: уплотнительное-кольцо

Эффективно предотвращайте утечку конца.

М: Нижняя крышка

Поддерживающее шплинтовое кольцо предотвращает падение диска и обеспечивает герметичность.

N: Шинное кольцо

Убедитесь, что вал находится в правильном положении.

Габаритные размеры и вес

PN10 (единица измерения: мм, кг)

DN	Оператор передач	L	D	D1	d	n	d0	b	f	H1	H2	L1	L2	L3	L4	0	Масса
100	XJ24	127	220	180	156	8	19	19	3	310	109	52	45	158	210	150	19
150	XJ24	140	285	240	211	8	23	19	3	440	143	52	45	158	210	150	37
200	XJ30	152	340	295	266	8	23	20	3	510	182	77	63	238	315	300	51
250	XJ30	165	395	350	319	12	23	22	3	565	219	77	63	238	315	300	68
300	4022	178	445	400	370	12	23	24.5	4	630	244	95	72	167	242	300	93
350	4023	190	505	460	429	16	23	24.5	4	715	283	110	91	188	275	400	122
400	4023	216	565	515	480	16	28	24.5	4	750	312	110	91	188	275	400	152

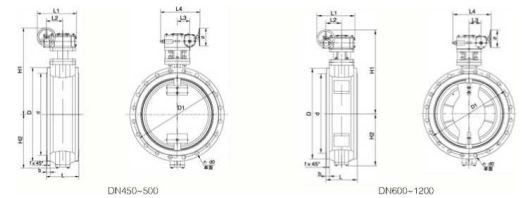

PN10 (единица измерения: мм, кг)

DN	Оператор передач	L	D	D1	d	n	d0	b	f	H1	H2	L1	L2	L3	L4	0	Масса
450	4024	222	615	565	530	20	28	25.5	4	820	344	473	147	109	420	400	182
500	4024	229	670	620	582	20	28	26.5	4	845	381	473	147	109	420	400	230
600	4025	267	780	725	682	20	31	30	5	950	451	533	179	138	476	400	388
700	4025	292	895	840	794	24	31	32.5	5	1010	526	533	179	138	476	400	480
800	4026	318	1015	950	901	24	34	35	5	1140	581	655	217	170	577	500	661
900	4026	330	1115	1050	1001	28	34	37.5	5	1197	643	655	217	170	577	500	813
1000	4026	410	1230	1160	1112	28	37	40	5	1277	722	655	217	170	577	500	1018
1200	4027	470	1455	1380	1328	32	40	45	5	1511	840	748	262	202	664	500	1501

Габаритные размеры и вес

PN6/PN10 (единица измерения: мм, кг)

Давление	DN	Оператор передач	D	D1	d	b	f	n-d0	L	H1	H2	L1	L2	L3	L4	L5	0	A	4-S	B	E	F	h	Масса
PN10	1400	4028	1675	1590	1530	46	5	36-43	530	1750	1150	884	334	305	238	790	500	310	33	1500	1360	1590	960	2895
	1600	4028	1915	1820	1750	49	5	40-49	600	1870	1305	884	334	305	238	790	500	340	33	1600	1460	1700	1050	3655
	1800	4028.5	2115	2020	1950	52	5	44-49	670	2125	1425	977	357.5	323	281	855	600	450	36	1900	1740	1990	1200	5210
	2000	4029	2325	2230	2150	55	5	48-49	760	2280	1580	1059	397.5	345	307.5	903	600	480	36	2000	1850	2100	1323	6721
	2200	4029.5	2550	2440	2370	58	6	52- 56	580	2520	1710	1222	436	437.5	365.5	1075	800	400	36	2030	1830	2150	1410	7658
	2400	40210	2760	2650	2570	62	6	56-56	750	2760	1880	1303	476	480	410.5	1191	800	490	45	2310	2120	2460	1470	10350
	2600	40211	2960	2850	2780	66	6	60-56	900	3120	2010	1744	605	612	521	2024	1000	650	45	2400	2210	2540	1650	13708
PN6	1400	4027	1630	1560	1510	38	5	36-37	530	1695	1150	748	262	259	202	664	500	310	33	1500	1360	1590	960	2623
	1600	4028	1830	1760	1710	40	5	40-37	600	1870	1305	884	334	305	238	790	500	340	33	1600	1460	1700	1050	3559
	1800	4028	2045	1970	1918	42	5	44-40	670	2015	1425	884	334	305	238	790	500	450	36	I860	1700	I960	1180	4615
	2000	4028.5	2265	2180	2125	45	5	48-43	760	2235	1580	977	357.5	323	281	855	600	480	36	I960	1810	2060	1303	6162
	2200	4029	2475	2390	2335	48	6	52-43	580	2380	1710	1059	397.5	345	307.5	903	600	400	36	1970	1770	2090	1380	6735
	2400	4029.5	2685	2600	2545	52	6	56-43	750	2720	1880	1222	436	437.5	365.5	1075	800	490	45	2310	2120	2460	1470	9586
	2600	4029.5	2905	2810	2750	54	6	60-49	900	2870	2010	1222	436	437.5	365.5	1075	800	650	45	2400	2210	2540	1650	12387
	2800	40210	3115	3020	2960	56	6	64-49	1000	3035	2050	1303	476	480	4105	1191	800	860	45	2540	2300	2700	1760	14238
	3000	40211	3315	3220	3160	60	6	68-49	1000	-	2300	1744	605	612	521	2024	1000	860	45	2650	2520	2920	1840	-

Материалы основных деталей для дроссельной заслонки AWWA C504

НЕТ.	ИМЯ	КОЛ-ВО	МАТЕРИАЛ	ПРИМЕЧАНИЕ
1	Пружинная прокладка	8	304
2	Болт с шестигранной головкой	8	304
3	Нижняя крышка	1	АСТМА536
4	Уплотнение нижней крышки	1	ЭПДМ	NBR
5	Кольцо пополам	1	304
6	Нижняя втулка	1	316 плюс ТЕФЛОН
7	Тело	1	АСТМА536
8	Уплотнение тела	1	ЭПДМ	NBR
9	Уплотнительное стальное кольцо корпуса	1	316L
10	Дисковое уплотнение	1	ЭПДМ	NBR
11	Болт с шестигранной головкой	40	304
12	Прокладка внешней вкладки	1	304
13	Затяжной винт с внутренним шестигранником с плоским концом	20	304
14	Диск	1	АСТМА536
15	Нижний вал	1	СС304
16	Верхний вал	1	СС304
17	Правый концевой винт	3	СС304
18	Конусный штифт	3	304

2.	ИМЯ	КОЛ-ВО	МАТЕРИАЛ
19	Кольцо давления	1	304
20	Верхняя втулка	1	316 плюс ТЕФЛОН
21	Уплотнительное кольцо	1	304
22	уплотнительное-кольцо	4	EPDM (NBR)
23	Сальник	1	АСТМА536
24	Шестигранная гайка	2	304
25	Двойные шпильки	2	304
26	Поддержка подключения	1	АСТМА536
27	Общий плоский ключ	2	45
28	Этикетка	1	H62
29	Этикетка Заклепка	4	304
30	Болт с шестигранной головкой	8	304
31	Шестигранная гайка	8	304
32	Пружинная прокладка	8	304
33	Прокладка конического штифта	3	304
34	Шестигранная гайка	3	304
35	Пружинная прокладка	3	304
