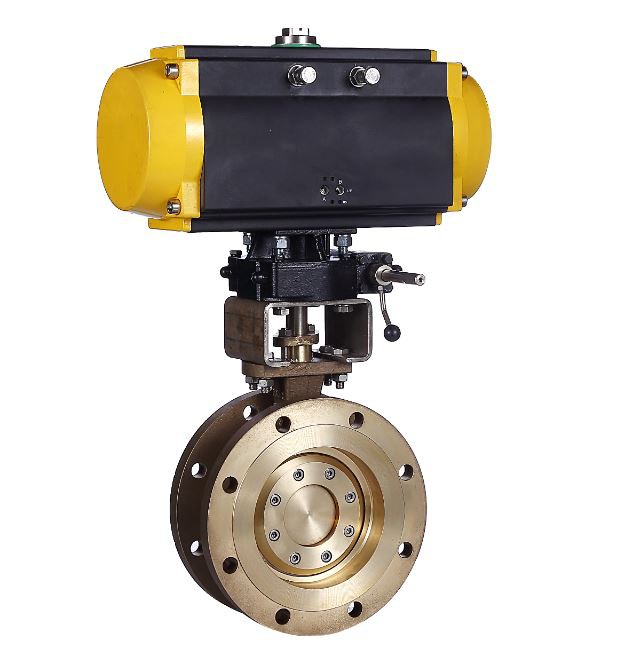

Кислородный клапан-бабочка

В качестве открывающего и закрывающего устройства кислородного трубопровода в металлургической промышленности кислородный клапан предъявляет много особо строгих требований по сравнению с другими стандартными клапанами. Поскольку кислород является легковоспламеняющимся и взрывоопасным продуктом, он должен быть герметичным, антистатическим и искробезопасным, чтобы избежать несчастных случаев. Конструктивно это: уплотнение без трения, которое эффективно снижает износ пары уплотнений, износ уплотнения и износ верхнего уплотнения; на боковом фланце установлены винты заземления, чтобы избежать статических искр; открытая часть штока клапана должна быть пыленепроницаемой и маслостойкой. Дроссельная заслонка обладает такими преимуществами, как хорошая герметичность, легкость и гибкость в работе, безопасность и надежность, а также долгий срок службы.

Особенности дизайна +

Соответствующие нормы и стандарты для конструкции кислородного клапана

Конструкция должна соответствовать" Несколько правил для кислородных трубопроводных сетей на металлургических предприятиях" издан Министерством металлургии в 1981 г., а также&"Технические правила безопасности кислорода и связанных с ним газов"&"; (GB16912-1997)," Код проектирования кислородной станции" (GB50030-91) и другие требования норм и стандартов.

(1) Максимальный расход кислорода в трубах из углеродистой стали должен соответствовать стандартным требованиям.

(2) Для предотвращения возгорания после кислородного клапана следует подсоединить участок трубопровода из сплава на основе меди или нержавеющей стали длиной не менее 5-кратного диаметра трубы и не менее 1,5 м.

(3) Трубопроводы кислорода должны иметь как можно меньше изгибов и разветвлений. Отводы кислородных трубопроводов с рабочим давлением выше 0,1 МПа следует врезать во фланцы клапанов. Направление потока воздуха в раздвоенной головке должно быть под углом от 45 ° до 60 ° по отношению к направлению потока воздуха в основной трубе.

(4) В вогнуто-выпуклом фланце, приваренном встык, красная медная сварочная проволока используется в качестве кольцевого уплотнения, которое является надежной формой уплотнения для огнестойкости кислородного фланца.

(5) Кислородный трубопровод должен иметь хорошее электрическое устройство, сопротивление заземления должно быть менее 10 Ом, а сопротивление между фланцами должно быть менее 0,03 Ом.

(6) Вентиляционная труба должна быть установлена ​​в конце основного кислородного трубопровода в мастерской, чтобы облегчить продувку и замену кислородного трубопровода. Фильтр следует установить до того, как более длинный кислородный трубопровод войдет в регулирующий клапан мастерской.

Меры предосторожности при установке кислородного клапана

(1) Все детали, контактирующие с кислородом, должны быть строго обезжирены, и после обезжиривания используйте сухой воздух или азот, не содержащий масла, для очистки.

(2) Для сварки следует использовать аргонодуговую сварку или дуговую сварку.

Меры предосторожности при работе кислородного клапана

(1) Кислородный клапан следует открывать и закрывать медленно. Оператор должен встать сбоку от клапана и сразу его открыть.

(2) Строго запрещено использовать кислород для продувки трубопровода или использовать кислород для проверки герметичности и давления.

(3) Должна быть внедрена система тикетов операции, а цель, способ и условия операции должны быть объяснены и оговорены более подробно заранее.

(4) Ручные кислородные клапаны диаметром более 70 мм могут работать, когда разница давлений между передней и задней частью клапана уменьшается до 0,3 МПа.

Меры предосторожности при обслуживании кислородного клапана

(1) Кислородный трубопровод следует часто проверять и обслуживать, удалять ржавчину и красить каждые 3-5 лет.

(2) Предохранительный клапан и манометр на трубопроводе следует проверять регулярно, один раз в год.

(3) Отточите заземляющее устройство.

(4) Перед горячими работами следует произвести замену и продувку. Когда содержание кислорода в выдувном газе составляет от 18% до 23%, он считается аттестованным.

(5) Выбор клапанов, фланцев, прокладок, труб и фитингов должен соответствовать требованиям" Технических регламентов по безопасности кислорода и сопутствующих газов" (GB16912-1997).

(6) Создать техническую документацию, персонал по эксплуатации, ремонту и техническому обслуживанию поездов.

Другие меры безопасности для кислородных клапанов

(1) Повышение важности строительного, обслуживающего и эксплуатационного персонала для безопасности.

(2) Повышение бдительности менеджеров.

(3) Повышение уровня науки и технологий.

(4) Постоянно улучшайте программу доставки кислорода.

Стандарт дизайна +

· Дизайн: API 609 ·

· Лицом к лицу: API609, ISO5752-20, ISO5752-13, DIN F4, EN558

· Конец фланца: ASME B16.5, ASME B16.47, EN1092-1, ГОСТ 12815, ГОСТ 33259, MSS SP44

· Конец для стыковой сварки: ASME B16.25

· Тест: API598

· Пожаробезопасность: API607 、 API6FA

Техническая спецификация +

· Размер: 2 ~ 48 дюймов

· Класс: 150 фунтов ~ 900 фунтов или PN6 ~ PN160

· Температура: 100 ℃ ~ 280 ℃ ~ 420 ℃ ~ 600 ℃

· Присоединение: двойной фланец 、 LUG WAFER

· Работа: червячная передача, пневматический привод

· Применение: черная металлургия, металлургия, нефтехимия, химическая промышленность.

Вариант материала +

· Корпус: нержавеющая сталь, F304, F316, F321, CF8C, алюминиевая бронза, латунь, ASTM A494 M-35-1, UNS N24130, M30C, N06625, монель 400, монель K500, INCONEL625 и т. Д.

· Диск: нержавеющая сталь, SS304, SS316, SS321, CF8C, алюминиевая бронза, латунь, монель 400, INCONEL625 и т. Д.

· Вынос: Monel K500, INCONEL625, C63200, XM-19

Седло: PTFE, RPTFE, MONEL, ASME B564 NO400, C63200, F304, F316, SS + STL, SS + азотирование
