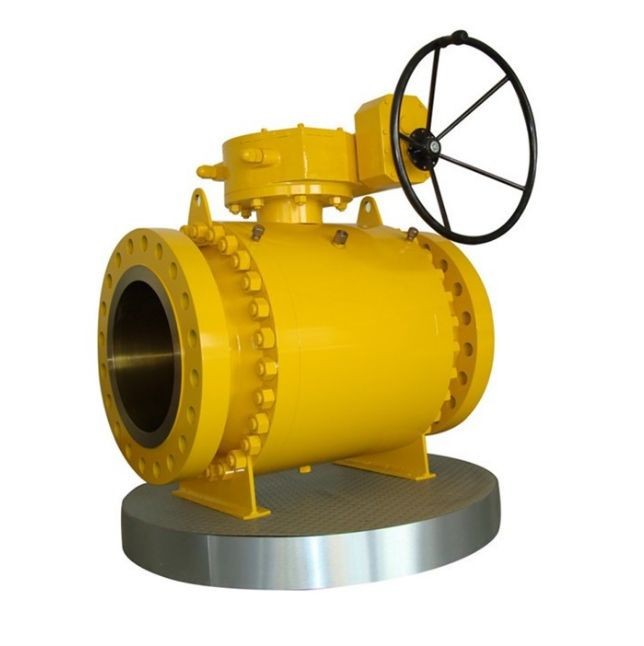

Брошюра о шаровых кранах, установленных на цапфах

A.Функция двойного блока и выпуска за обрез

Шаровой кран, установленный на цапфе, обычно использует конструкцию переднего шарового уплотнения. Два сиденья могут отдельно блокировать среду входного и выходного отверстий для достижения двойной изоляции. Когда шаровой кран закрыт, даже оказывайте давление как на входное, так и на выходное отверстие клапана, полость тела и каналы биоактивно, оставшиеся среды в полости тела могут быть освобождены.

Когда жидкость, содержащаяся в полости тела, газифицируется из-за повышенного темперамента и вызывает аномально высокое давление.

седло своим действующим усилием для обеспечения безопасности клапана и трубопровода

Шаровой кран, установленный на цапфе, может обеспечить селективную конструкцию двухходовой уплотнительной конструкции. Два сиденья могут отдельно блокировать среду как во входе, так и на выходе, они также могут блокировать среду полости, которая может достигатьтемфункция двойной изоляции. Когда клапан клозд, среда входа, выходного отверстия и полости будет изолирована, выходное отверстие также обеспечивает уплотнение при утечке впускного седла, поэтому клапан имеет две функции двойного уплотнения.

B.Ручной и автоматический сброс давления полости тела

Оставшаяся среда может быть мануаи, высвобождаемой клапаном слива, когда жидкая среда, содержащаяся в полости тела, газифицируется из-за температуры и вызывает аномально высокое давление, садетный телят будет автоматически открываться, когда давление среды превышает установленное значение, чтобы обеспечить безопасность клапана и трубопровода.

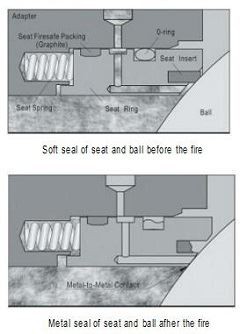

Уплотнительные кольца и металлические графитовые прокладки устанавливаются в уплотнительные паеты шаровых кранов TIPVALVE, где есть пожароопасность, и уплотнительные элементы, такие как кольца седла, уплотнительная прокладка, уплотнительные кольца из неметаллических материалов, таких как резина, тефлон и т. Д., Повреждены, внешняя металлическая графитовая прокладка обеспечит дополнительное уплотнение; при повреждении морских колец седла металлическое седло автоматически соединяется с шариком в металлическое уплотнение под пружиной thyust, которое может эффективно контролировать внутреннюю утечку и внешние утечки клапанов.Конструкция клапана полностью соответствует требованиям стандартов и правил API 607, APL6FA BS6755 и JB / T6899, он также прошел испытание на огнестойкость API 607.

Шток с большим нижним концом, малым верхним концом расположен на верхней торцевой крышке и болте, и шток не может быть выдуваем средой даже в случае аномального давления в полости клапана.

5. Антистатический дизайн

Конструкция клапана отвечает антистаиновым требованиям, устанавливая статические пружины и небольшие шарики между шаровым и штоковым штоком и упаковочными крышками, которые поддерживают электрическую непрерывность в местах между шаром и штоком и корпусом, а стаическое электричество, производимое трением переключателей шаров и сидений, приводится к земле, что снижает риски пожарной опасности или взрывов и т. Д., Вызванных электростатическими искрами.

Для шаровых кранов, установленных на dn150(nps 6) или выше цапфы, на штоке и седлах установлены уплотнительные устройства впрыска смазки, так как для шаровых кранов, установленных на DN125 или ниже цапфы, уплотнительное инжекторное устройство может быть установлено в соответствии с требованиями заказчика, когда уплотнительное кольцо уплотнительных уплотнений штока повреждено, случайно герметизирующая смазка может быть применена через уплотнительный инжектор для предотвращения утечки среды через уплотнительное кольцо сиденье и шток.

7. Газ взрывозащищенное уплотнительное кольцо

Для клапана cl900 или выше, используемого в газовой среде, подбираются противогазовзрывные резиновые уплотнения для снижения риска повреждения резиновых уплотнений, вызванного внезапным сбросом давления.

Мягкая структура уплотнения

Конструкция Simole надежная герметизация и широкий диапазон применения низкая стоимость.

Конструкция уплотнения уплотнительного кольца:

Надежное уплотнение с низким крутящим моментом может удовлетворить требования пользователя по высокой надежности уплотнения и низкому крутящему моменту.

Металлическая конструкция:

Соответствовать рабочему состоянию среды, включая частицы, и в основном заменять повод, не подходящий для двух вышеуказанных методов уплотнения.
