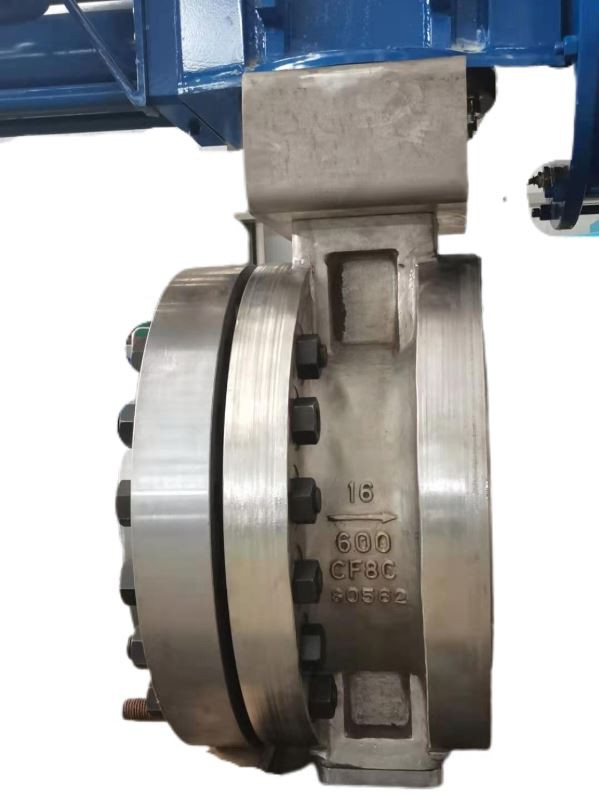

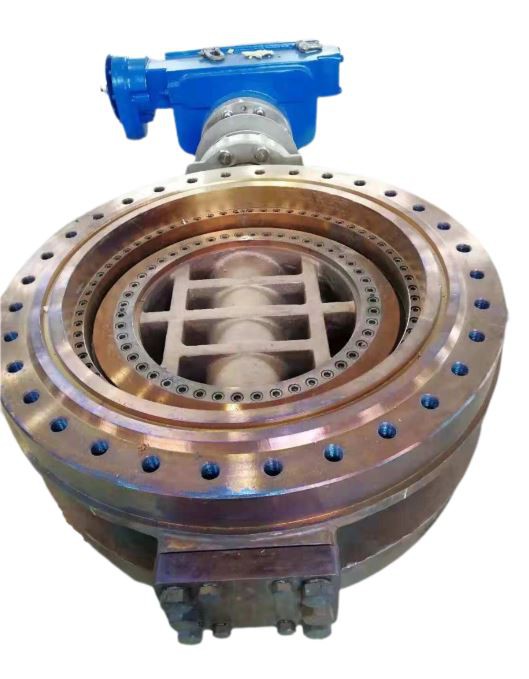

Клапан-бабочка для высоких температур

Taitubv использует многоэксцентричную конструкцию и конструкцию охлаждения клапана, которая может лучше контролировать деформацию расширения и сжатия при высоких и низких температурах. Он обладает такими преимуществами, как устойчивость к высоким температурам, легкий режим работы, отсутствие трения при открытии и закрытии, улучшение герметичности дроссельной заслонки и продление срока службы. Преимущества, такие как

1: положительное круглое уплотнительное кольцо со сферической поверхностью, устойчивое к высоким и низким температурам. В этом случае пятикратное смещение является лучшим решением конструкции дроссельной заслонки для работы при высоких и низких температурах.

2: Увеличить его осевой эксцентриситет (больший диаметр штока) и уменьшить его радиальный эксцентриситет. Его превосходное значение данных важно для конструкции дроссельной заслонки высокого давления.

3: Уменьшение радиального эксцентриситета снижает крутящий момент открытия, снижает истирание при открытии и закрытии для дроссельной заслонки высокого давления. Убедитесь, что время подъема в рабочем состоянии больше, чем у дроссельной заслонки с тройным смещением.

4: Давление на уплотнительное кольцо более равномерное, срок службы уплотнительного кольца больше, что больше подходит для конструкции клапана в условиях высокого давления и переменной температуры.

Ассортимент продукции для компенсации рубцов: Полный перепад давления ниже 300 фунтов. Максимум. темп. 425 ℃, мин. темп. -96 ℃. Не подходит для шарового крана большого размера.

Ассортимент продукции с пятикратным смещением: Полный перепад давления до 2500 фунтов. Максимум. темп. 850 ℃, мин. темп. -196 ℃.

Особенности дизайна +

Чтобы соответствовать требованиям к высоким температурам, высокотемпературные поворотные дисковые затворы должны соответствовать следующим требованиям:

1. В процессе проектирования материал корпуса клапана также выбирается из материала, указанного в стандарте ASME B16134, и применимая температура материала выше, чем максимальная температура рабочего состояния клапана.

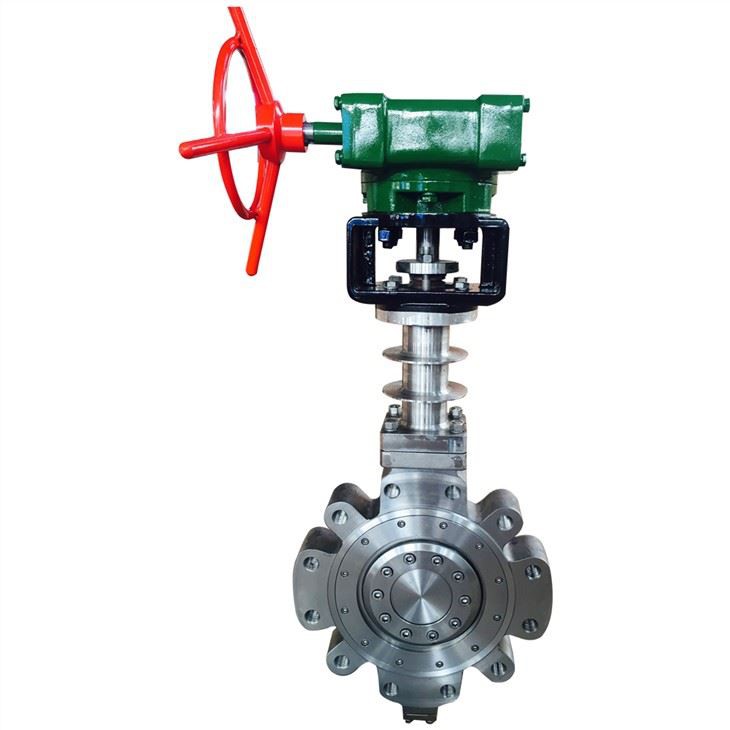

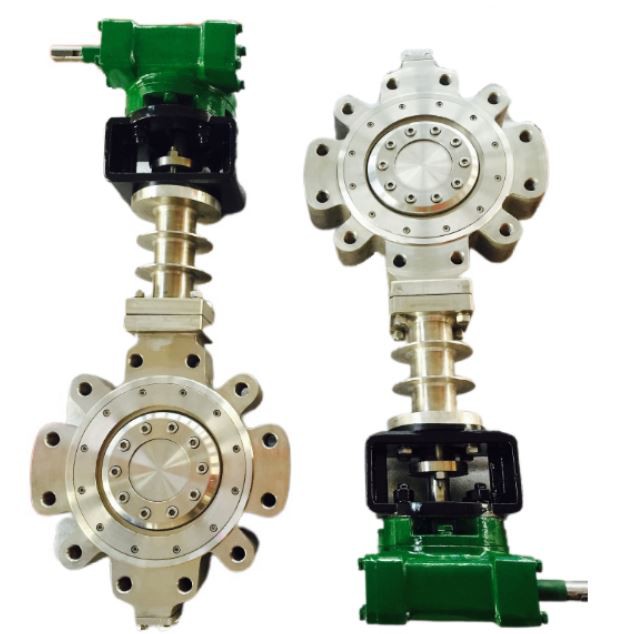

2. Материал стержня: Материал стержня клапана выбран как lnconel X-750. Шток удлинен с помощью кронштейна, а радиаторы добавлены для уменьшения воздействия теплопередачи на привод.

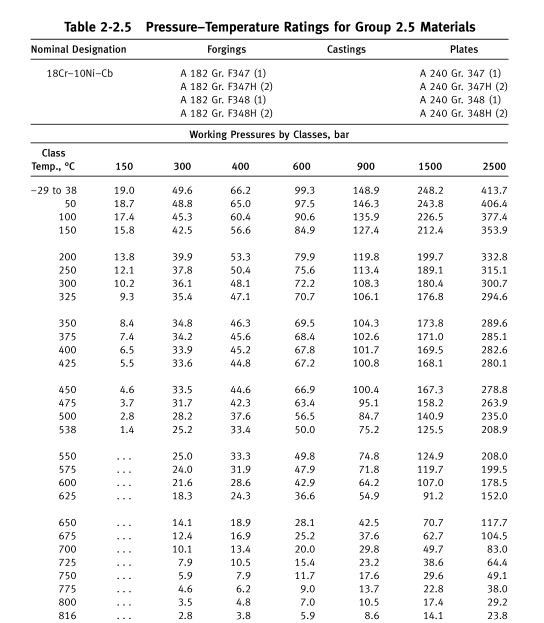

3. Соответствие номинальным давлениям и температурам.

4. В высокотемпературном набивке используется усиленная металлическая защитная прокладка + для защиты от утечек при высокой температуре и высоком давлении.

5. Если температура выше 900 ℃, следует рассмотреть возможность физического охлаждения.

Стандарт дизайна +

· Дизайн: API 609

· Лицом к лицу: API609 / ISO5752-20 / ISO5752-13 / DIN F4 / EN558

· Конец фланца: ASME B16.5 / ASME B16.47 / EN1092-1 / ГОСТ 12815 / ГОСТ 33259 / MSS-SP44

· Конец для стыковой сварки: ASME B16.25

· Тест: API598

· Пожаробезопасность: API607 / API6FA

Техническая спецификация +

· Размер: 2 ~ 104 дюйма (DN50 ~ DN2600)

· Класс: 150 фунтов ~ 2500 фунтов / PN6 ~ PN420

· Соединение: двойной фланец / стыковая сварка / проушина / вафля

· Работа: червячная передача / пневматический привод / электрический привод

· Температура: -120 ~ 1200 ℃

· Применение: прямой нагрев / выплавка чугуна и стали / циркуляционная охлаждающая вода / электростанции.

Вариант материала +

· Корпус&и диск: CF8C, F304H ， Сплав Inconel ， Сплав Hastelloy

· Шток: XM-19, сплав инконель, сплав хастеллой

· Уплотнение диска: CF8C, F304H, сплав Inconel, сплав Hastelloy

· Сиденье кузова: F304H + STL
